Schéma zapojenia
Radenie 1 – Jednopólový vypínač – spínanie 1 okruhu z 1 miesta
Toto zapojenie vypínača umožňuje rozsvecovať a zhasínať len jedno svetlo len z jedného miesta.
Radenie 2 - dvojpólový vypínač - spínanie 2 okruhov z 1 miesta súčasne
Má dva vstupy a dva výstupy. Funkcia je rovnaká ako u spínača č. 1. Má jednu ovládaciu klapku a zapína/vypína dva vodiče (obvody) súčasne.
Radenie 3 - trojpólový spínač - prepínanie 3 okruhov z 1 miesta
Toto zapojenie vypínača umožňuje postupne zapínať a vypínať tri svetlá.
Radenie 5 – Sériový vypínač – spínanie 2 okruhov z 1 miesta
O tomto zapojení vypínača pre laikov by sme mohli povedať, že ho jeho starý názov „lustrový“ úplne vystihuje. Keď napríklad potrebujeme jednou klapkou ovládať jedno rameno lustra a druhou klapkou druhé rameno.
Radenie 6 – Striedavý vypínač – spína 1 okruh z 2 miest
Toto zapojenie schodiskového vypínača opäť najlepšie vystihuje jeho pôvodný názov (schodiskový vypínač). Umožňuje ovládať 1 alebo viac svetiel na jednom kábli z 2 miest. Napríklad začiatok a koniec schodiska.
Radenie 6+6 – Dvojitý striedavý vypínač – spínanie 2 okruhov z 2 miest
Opäť schéma zapojenia schodiskového vypínača. Avšak tentoraz dvojitého (dvojklapka). Rozsvecuje a zhasína 2 okruhy z 2 miest. Pre laikov napríklad luster s dvoma ramenami na chodbe.
Radenie 7 – Krížový vypínač – spínanie 1 okruhu z viac ako 2 miest
Zapojenie krížového vypínača je skutočným mercedesom medzi schémami zapojenia. Umožňuje napríklad vo veľkej vstupnej hale ovládať jedno alebo viac svetiel z niekoľkých miest, pokojne aj zo 100. Na začiatku a na konci takejto ovládacej slučky musí byť zapojený vypínač s radením 6. Možná je aj schéma zapojenia vypínačov 6+6, pozrite zapojenie schodiskového vypínača pre laikov.
A - kábel 3 x 0,75 mm2
pre 1 kábel 6mm
Radenie priebežné
B - kábel 3 x 1,50 mm2
Radenie koncové
pre 2 káble 6mm
C - kábel 3 x 2,50 mm2
na 1 kábel 8-9mm
Cat. 5e

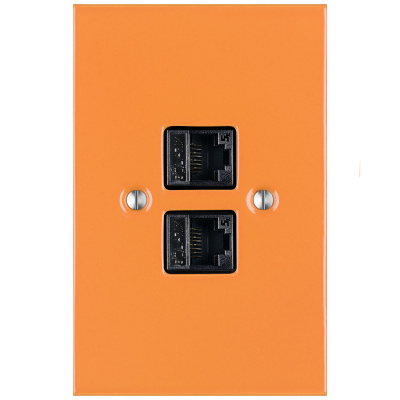

Dvojnásobná PC zásuvka Cat. 5e; 2 x RJ 45-8 Cat. 5e; na kábel UTP. Doba záruky 5 rokov. Netienený. (cena za sadu - 2 kusy)
Cat. 6
Dvojnásobná PC zásuvka Cat. 6; 2 x RJ 45-8 Cat. 6 pre kábel UTP. Netienený. (cena za sadu - 2 kusy)
Cat. 6 tienená
Dvojnásobná PC zásuvka Cat. 6 tienená; 2 x RJ 45 Cat. 6 na kábel STP. (cena za sadu - 2 kusy)
Cat. 6A tienená 10G
Dvojnásobná PC zásuvka 10G Cat. 6A; 2 x RJ 45 Cat. 6A tienená na kábel STP (cena za sadu - 2 kusy)
hĺbka 30mm - špeciál
Pasivný krátkocestný spínač 4 cestný
Pasivný krátkocestný spínač je štandardne vyrábaný vo variante s dvomi ovládacími prvkami (2 klapka), ktoré spínajú štyři samostatné mikrospínače. Zopnutie alebo inú informáciu systému je možné indikovať pomocou štyroch nezávislých LED diód. DPS (dosku plošného spoja) možno osadiť konektorom (s max. 4 piny).
časovač
Používa sa pod strojček vypínača. Vhodný na nastavenie automatického vypnutia ventilátora alebo svetla. Nastavenie v rozsahu 1 minúta až 10 minút.
stmievač M
Pre všetky typy (R, L, C, ESL, LED)
Radenie zvončekové
Schéma zapojenia domového zvončeka (známe aj ako zapojenie domového elektrického zvončeka). Ide o zapojenie klasického vypínača radenia 1 s pružinou, ktorá ho vráti do pôvodnej polohy.
Radenie zvončekové
Schéma zapojenia domového zvončeka (známe aj ako zapojenie domového elektrického zvončeka). Ide o zapojenie klasického vypínača radenia 1 s pružinou, ktorá ho vráti do pôvodnej polohy.
Radenie žalúziové
Schéma zapojenia dvojklapky s pružinou, ktorá ho vráti do pôvodnej polohy. Používa sa na ovládanie žalúzií.
Schéma dier
Priemer a rozstup dier do steny (vrátane sadrokartónu)

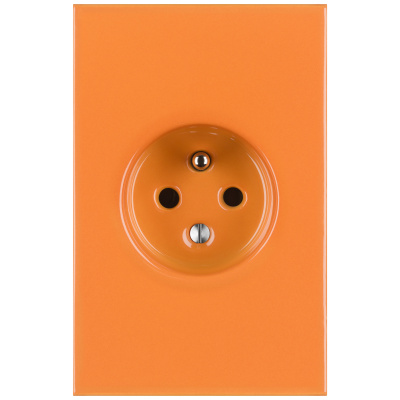

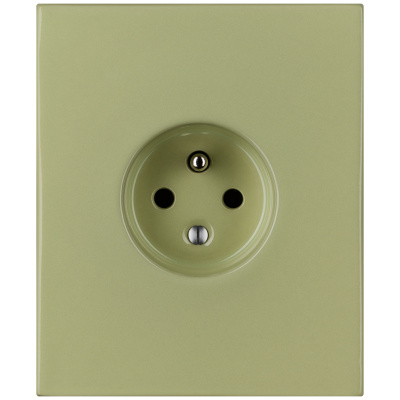

Schéma zapojenia zásuvky
